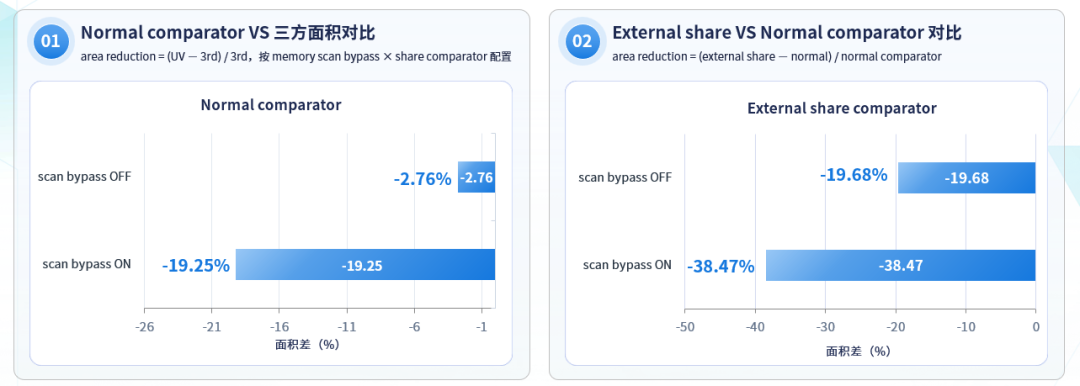

刘培彦详细对比了三种Comparator放置策略：per interface 模式下，每个interface各含一份comparator，面积大，但比较在本地完成，布线短、无拥塞；全局共享模式仅一份comparator，面积小，但所有memory输出长距离送至controller，绕线拥塞、时序压力大；而合见工软创新的External Comparator模式将comparator独立放置、由邻近memory局部共享，面积小，输出就近汇聚，无全局绕线拥塞，同时兼容per-wrapper与internal模式，按memory分布灵活配置。

【环节三】多IP兼容故障诊断：每条失效直达根因

在测试诊断环节，UniVista Tespert提供MemoryBIST诊断与存储器良率分析一站式方案，贯通流片前仿真验证、量产离线失效分析与良率学习。其诊断引擎打破了IP绑定的限制，能够兼容并分析来自不同供应商的MBIST测试数据，精准定位故障。

全流程架构分为五大阶段，包括SimDiag流片前验证、UDDB（UniVista Debug/Diagnosis Database）离线生成、ATE上机采数、离线诊断解析、失效分析与物理定位。

• 模式一：SimDiag仿真诊断——没有芯片，先把诊断链路验明白

SimDiag采用GOLDEN MODEL验证闭环：先建立无故障基线，通过PASS验证；然后注入SA0/SA1故障，执行诊断Pattern，仿真采集FAIL数据，最终验证诊断命中位置与注入点是否一致。判定准则为：诊断输出位置≡实际注入位置→诊断链路验证通过，偏差即设计流程需要调整。

• 模式二：ATE OFFLINE离线诊断——机台只采数，分析全离线

ATE OFFLINE离线诊断流程包含五个步骤：①UDDB生成，含ESOE诊断pattern；②Pattern上机，周期与vector一一对应；③ESOE循环采数，Init/Exec/Inc迭代；④JSON失效日志，标准化、可追踪；⑤离线解析，批量产出诊断结论。

失效周期逐级映射，映射知识固化在UDDB，ATE无需理解诊断语义。刘培彦指出，其价值在于不占机时、批量可复现、数据可归档——失效分析从“机台上的手工活”变成“离线流水线”。

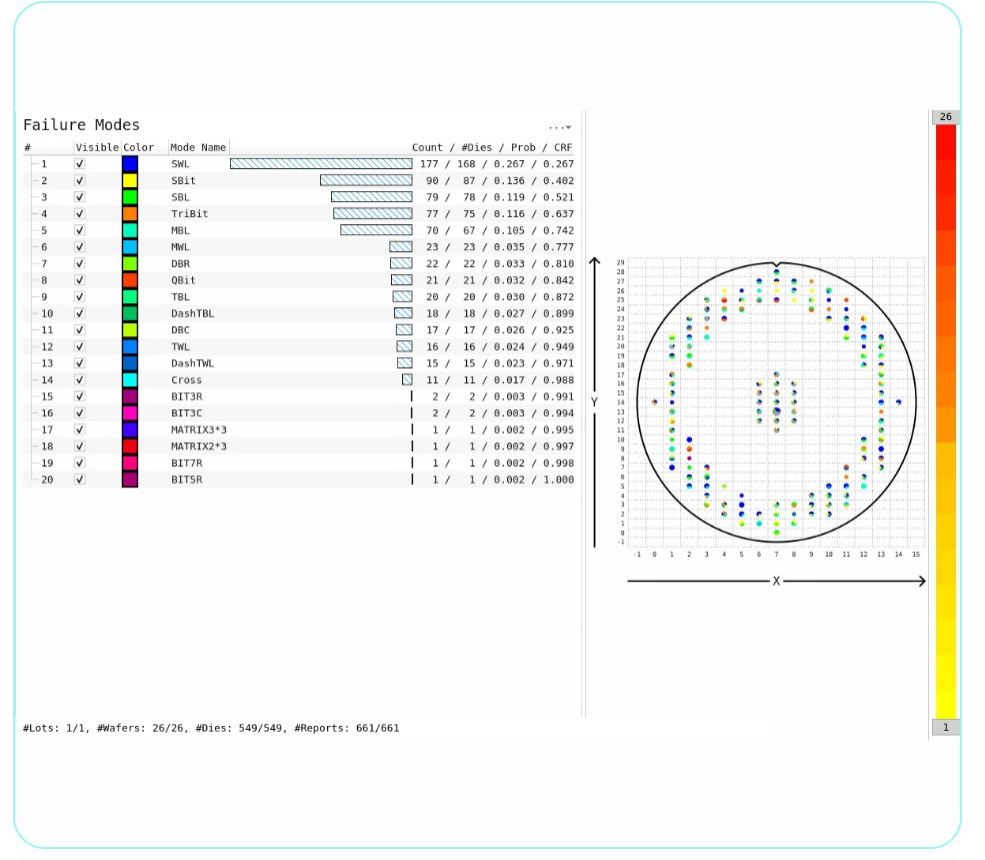

实际界面：Failure Modes 面板与 Wafer Map 联动

在诊断输出方面，每条失效含控制器、算法、相位、物理行列、Bit、逻辑地址全套字段；提供失效位图，按失效相位特征提示疑似短路/卡滞/漏电，加速FA闭环；根因智能提示可按Pass/Fail即可产出失效存储器与链测试寄存器清单，先行筛选；物理坐标定位提供微米级X/Y坐标与版图marker文件，直接对接PFA。

【环节四】AI驱动良率分析：从海量失效数据到系统性良率根因

在良率分析环节，UniVista Tespert Yield是面向低良率晶圆的系统性根因分析平台，对海量诊断报告做统计分析，找出高概率的系统性良率瓶颈（Yield Limiter），并为物理失效分析（PFA）精准提名候选。

刘培彦介绍，该平台包含三大核心模块：MRCA（存储器根因分析），采用规则+AI/ML双引擎模式识别归因；FAA（失效分析助手），按FA Score自动提名PFA候选；YieldDB（良率数据底座），存储并互链全部分析相关数据。全自动良率分析流为：批量诊断→RCA/MRCA根因推断→FAA提名PFA，一站式闭环。

• MRCA：海量MBIST诊断报告的自动根因分析

MRCA支持失效模式自动分类，涵盖五大几何类型与命名规则，预定义SBit/TriBit/QBit/DBR/DBC、SWL/SBL/TWL/TBL/Dash系列、MWL/MBL/Block等20+类业界常用模式，支持用户自定义映射。FAA失效分析助手则按FA Score自动为每个根因提名PFA候选——把“选哪颗DIE做物性分析”变成有依据的决策。

• AI/ML：识别超出几何规则的复杂失效模式

刘培彦指出，几何规则覆盖ROW/COL/MATRIX/DIAG/BIT五大类，高效、确定、可解释，但棋盘格、十字、密集簇等复合二维模式超出几何规则能力，会被拆散或漏判。

为此，平台在规则之上叠加AI/ML模型，识别复杂模式并给出置信度评分。示例数据显示：棋盘格置信度0.97，十字置信度0.93，对角条纹置信度0.91，密集簇置信度0.96，随机稀疏置信度0.72。AI/ML识别的复杂模式较纯规则多+18%，实现诊断覆盖率与准确性的显著跃升。

• 全景视图：从晶圆分布到版图热点的逐级钻取

平台提供多级分析视图：Wafer Map按失效模式/类型/电压多维着色，die级饼图呈现失效构成；统计直方图支持堆叠柱状/饼图/簇状柱状，自定义分组统计失效模式分布；Heatmap热点提供Die/Reticle/Chip三级叠加失效热点，按根因着色，反向追踪相关诊断报告；Layout钻取可直下版图物理失效位，Enclosing Circle圈选suspects辅助PFA，FloorPlan支持不规则Core边界。

• 从分析到交付：批量自动化与PFA闭环

在工程化能力方面，平台支持脚本化运行（yield –script），批量MRCA、批量导出Wafer Map/Heatmap图片与CSV，按Memory Module/SRAM类型/电压/Lot/Wafer自动分组；FAA表格随Failure Modes实时刷新，自动计算与当前模式关系最紧密的报告并按FA_Score排序，从Die/Report/Symptom多维展示，Wafer Map闪烁高亮联动，一键Show Report/Show on Layout；在FAA表格中标记目标Case、二次筛选、批量导出数据包，直接交付PFA工程师，实现分析与物性失效分析无缝交接；同时支持多项目数据与配置集中管理，共享给团队，自动恢复RCA/MRCA窗口与已选PFA Cases。

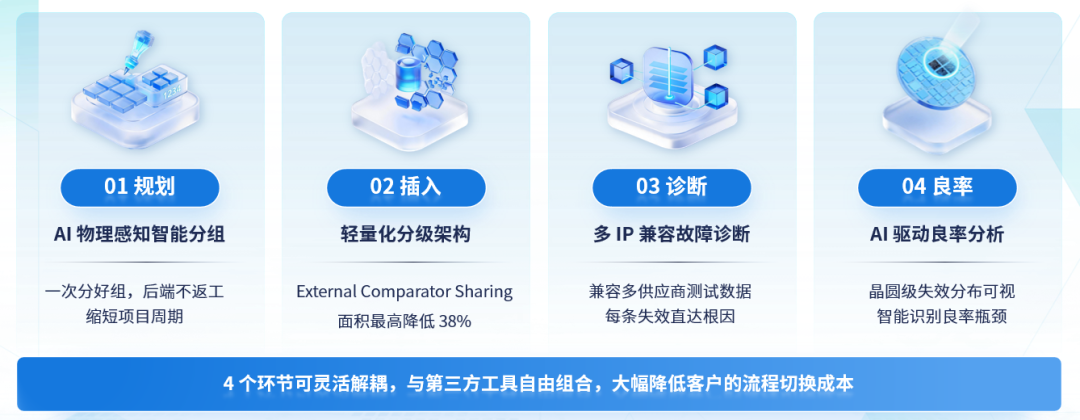

真正端到端、AI 深度赋能的 MBIST 解决方案

最后，刘培彦总结称，UniVista Tespert AIMBIST是一个真正端到端、AI深度赋能的MBIST解决方案。四个环节数据全程贯通，形成从设计到良率提升的完整闭环。同时它们还能灵活解耦，与第三方工具自由组合，大幅降低客户的流程切换成本，目标是帮助客户实现更高的效率、更低的成本和更优的产品良率。
